木材加工技术　强化木地板生产工艺流程及其使用设备与刀具分析

强化木地板，又称强化复合木地板，学名浸渍纸层压木地板（laminate wood flooring），是以一层或多层专用纸浸渍热固性氨基树脂，铺装在人造板基材表面，背面加平衡层，正面加耐磨层，经热压而成的木地板。其为四层结构，从上往下分别是耐磨层、装饰层、基材层与平衡层。其中耐磨层的材料主要是Al 2 O 3 和三聚氰胺，前者耐磨程度更优；装饰层即浸渍装饰纸，其表面印刷的花纹和色彩逼真地呈现了木材的纹理和色泽，具有很好的装饰效果；基材层是强化木地板的主体部分，采用高密度纤维板、中密度纤维板或优质的特殊刨花板；平衡层一般采用三聚氰胺浸渍平衡纸，主要作用是在干、湿、冷、热、潮等的地基面上发挥阻隔的作用，使地板不变形、不发涨、不翘曲、不渗透，平衡和稳定强化木地板的尺寸。

强化木地板的层级结构示意

一个完整的强化木地板生产流程应该由制胶、浸渍、组坯、压板、养生、剖分、养生、开榫槽、分等、包装、入库等相关工序构成 , 其中每个环节均要求严格的质量及工艺控制。强化木地板的生产工艺流程如下：

强化木地板的生产工艺流程示意图

下面通过由本工作室译制的一段视频，结合上面的流程图，一起来了解一下强化木地板（爱格地板 EGGER）的生产工艺流程

强化木地板之间的拼接方式主要有平口拼接、企口拼接和锁扣拼接三种方式。

平口地板经过加工，成统一的长度，宽度，厚度。其表面光滑，六面均为平直的长方形板块。可根据个人喜爱拼接成方形、人字形、一字形等图案，直接用胶水粘合在水泥地板上或细木工板上。

平口地板连接形式

企口地板分为普通企口地板和锁扣地板。普通企口地板在安装时必须依靠榫头和榫槽间胶水粘合，使用的胶水为 d3防水专用胶，但由于安装现场施工涂胶的不均匀，普通企口地板的榫头和榫槽容易受潮起胀，出现翘曲变形。

★ 普通企口地板连接形式 ★

锁扣连接多用于强化木地板，可以分为平扣锁扣和专利锁扣，从安装方法上可分为敲打式锁扣和斜插式锁扣，斜插式锁扣安装方便，但地面稍有不平，锁扣容易脱开，槽口下部容易断裂。

平扣锁扣连接（左）和专利锁扣连接（右）

★

强化木地板生产中的关键设备主要应用于热压压贴、开锯裁板、企口加工及倒角处理等工序

★

热压压贴工序

经过热固性氨基树脂浸渍的木纹纸、耐磨纸和平衡纸 , 均需在短周期压机上 , 压贴在人造板基材的上、下表面上。高压短周期压机一般用于压贴同步真木纹、手抓纹及倒角 。

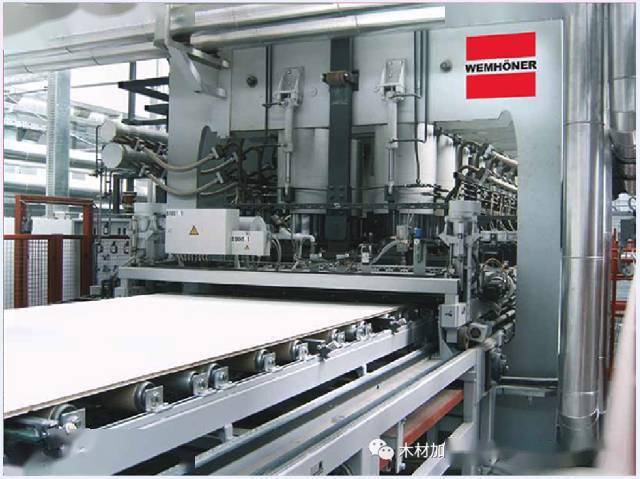

温康纳（中国）公司的短周期压机

开锯裁板设备

此道工序是将热压压贴的大规格板裁切成地板板坯。以幅面为1220mm*2440mm板材的剖分为例：大板通过真空平移放置到剖分锯前带有对中装置的滚筒输送机上, 纵向送入剖分锯, 裁切成一定宽度的板坯条, 再通过转角输送机, 横向输送到多片锯裁切成一定长度规格的板坯。

德国威力(WEINIG)公司的 VarioRip 310M 木材用多片锯

用作定宽锯切的剖分锯, 是在同一锯轴上安装若干个圆锯片, 工件采用辊筒输送;用于定长锯切的多片锯, 可以是在同一锯轴上安装多片圆锯, 或一个马达驱动一片圆锯, 工件采用链条输送。

北美枫情（苏州吴江生产基地）用多片锯

企口加工设备

强化木地板的企口加工 ,可采用四面刨 +横向双端铣 ,或纵向双端铣 +横双端铣的生产线 ,目前多数企业采用后者。纵向双端铣和横向双端铣是强化木地板生产中的关键设备，直接影响到地板加工的尺寸精度、形位公差 (直线度、拼缝与端缝 )及铺装效果。双端铣为通过式进料 ,即地板在输送链及上压紧皮带的双重动力驱动下作直线运动。通过各工位的刀具铣削 ,完成榫头、榫槽的切削加工。

木工双端铣用典型刀具

木工双端铣（威力WEINIG公司）

木工双端铣用修边锯（威力WEINIG公司）

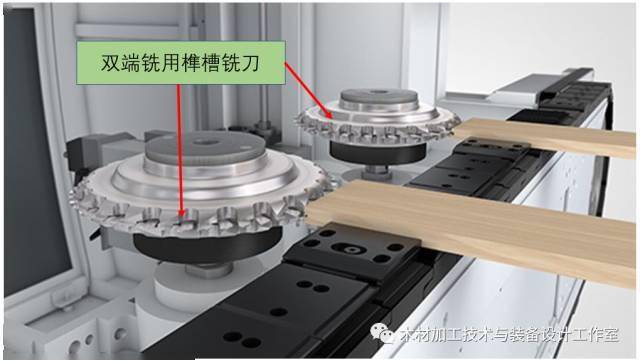

木工双端铣用榫槽铣刀（威力WEINIG公司）

倒角处理设备

强化木地板模压倒角制造技术由我国率先提出,通过压板直接在强化木地板表面压出连续贯通的V型槽,因此,需要采用2400 ～ 2800 t压机通过两次加压,完成压贴全过程。强化木地板倒角分为U型倒角和V型倒角，除了模压成型之外, 切削加工后的倒角还有倒角辊涂、接触喷涂、热转印、真空喷涂、数码倒角打印等加工方法。

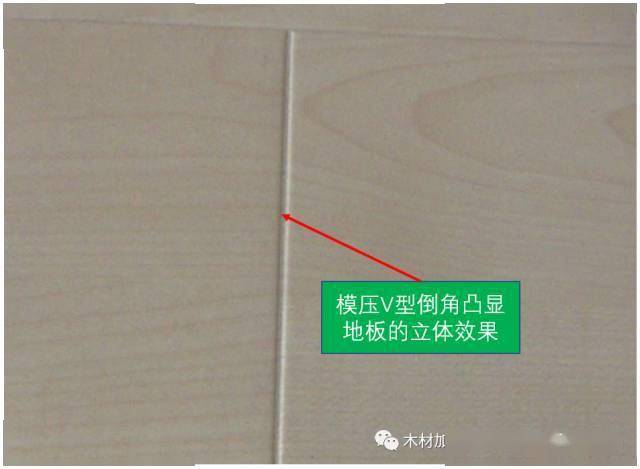

木地板模压V型倒角

选购

对于广大用户来说，在房屋装修时选用强化木地板，可从以下两个方面进行质量判定：

1、选购强化木地板，先看表层。表层的材料主要为三氧化二铝（Al 2 O 3 ）。表层厚度薄的只有1毫米，厚的可达5毫米以上，同样的材料，厚的更耐磨。耐磨以“转”为指标，家用II级耐磨转数≥4000，使用于使用环境较好的卧室；家用I级耐磨转数≥6000，使用于家庭使用要求较高的环境，如客厅；商用级耐磨转数≥9000，适用于公共场所，消费者可根据自己的用途选择具有适合耐磨等级的产品。

2、选择有证产品，不购买“三无”和低价产品。通过生产许可证审查考核而获证的企业，其产品外包装上印有生产许可证编号，消费者在选购时应当认清这一强制性标识。对“全外文包装”的产品更应谨慎购买，正规产品按照国家标准规定要求应有中文标识和相关说明。

产业分布

中国木地板行业经过多年的发展，形成了从生产、销售、铺设到售后服务配套的完整产业体系。木地板行业主要分为实木地板、强化木地板、实木复合地板、竹地板及软木地板五大类产品。我国木地板企业主要分布在华东、华南、东北等地，分别形成了以浙江南浔为首的实木地板生产之都、江苏横林为首的强化复合木地板生产之都、浙江安吉竹地板生产之都及东北三层实木复合地板生产基地等产业集中区域。
